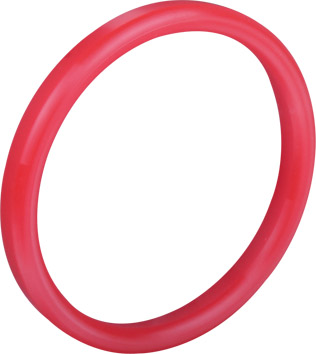

NL蕾形圈



□ 工况条件：

最高工作压力：≤50Mpa

最高工作温度：100℃

最低工作温度：-20℃

最高滑动线速度：0.4m/s

工作介质：乳化液、水、液压油

运动形式：



NL蕾形圈为单作用杆密封，它具有耐高压，抗磨性好和易于安装等多方面的优点，而且安装沟槽加工简单，是单作用杆密封的首选产品。





NL蕾形圈常用规格表
Φd f9	ΦD H9	H	L+0.2		Φd f9	ΦD H9	H	L+0.2
40	52	10	13		185	201	13	17
45	57	10	13		190	206	13	17
50	62	10	13		235	251	13	17
60	72	10	13		160	180	16.5	20.5
70	82	10	13		170	190	16.5	20.5
80	92	10	13		180	200	16.5	20.5
85	97	10	13		185	205	16.5	20.5
90	102	10	13		190	210	16.5	20.5
95	107	10	13		200	220	16.5	20.5
100	116	13	17		210	230	16.5	20.5
105	121	13	17		220	240	16.5	20.5
110	126	13	17		230	250	16.5	20.5
115	131	13	17		235	255	16.5	20.5
120	136	13	17		240	260	16.5	20.5
13	146	13	17		255	275	16.5	20.5
140	156	13	17		260	280	16.5	20.5
150	166	13	17		270	290	16.5	20.5
160	176	13	17		280	300	16.5	20.5
170	186	13	17
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
