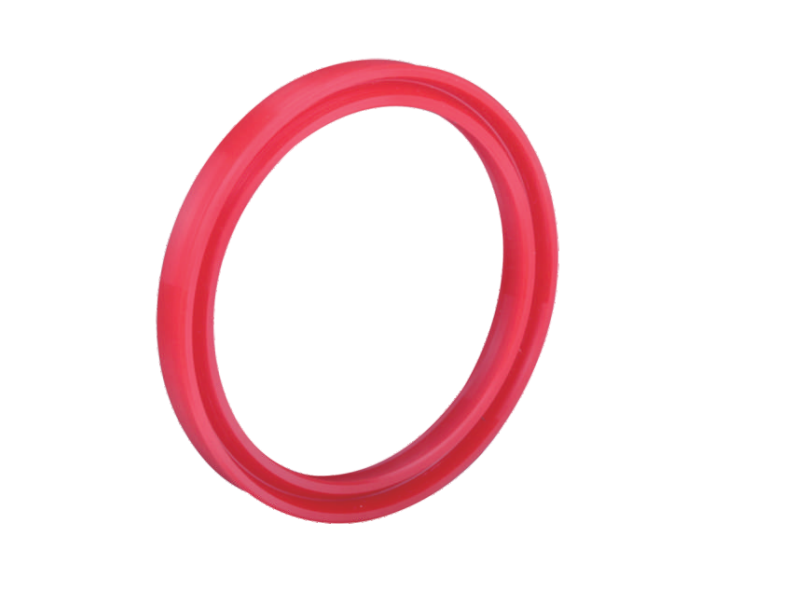

DS117 活塞杆密封

□ 工况条件：

最高工作压力：≤50Mpa

最高工作温度：100℃

最低工作温度：-20℃

最高滑动线速度：0.4m/s

工作介质：乳化液，水，液压油

产品用途：主要用于重载行走机械及静压中的活塞杆和柱塞的密封。

性能特点：DS117活塞杆密封是一种有两道密封唇且外径处为紧配合的唇形密封。由于两道唇口之间有额外的润滑剂，故大大地防止了干摩擦和磨损。

DS117活塞杆密封圈常用规格表
Φd f9	ΦD H9	L+0.2		Φd f9	ΦD H9	L+0.2
32	40	11		90	102	15
34	42	11		95	107	15
35	43	11		100	112	15
35	45	11		105	117	15
36	44	11		110	122	15
40	48	11		115	127	15
45	53	11		120	132	15
50	58	11		125	132	15
52	60	11		125	140	12.5
55	63	11		130	145	16
56	64	11		132	142	15
60	72	10		135	151	15
60	72	15		140	152	15
63	75	15		145	157	15
65	77	15		150	162	15
70	82	15		155	167	15
72	84	15		160	172	15
75	87	15		165	184	14
80	92	15		170	186	19
80	95	11		170	190	13
85	97	15		180	196	19
86	98	15		185	201	19
88	100	15		190	206	19
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
DS117活塞杆密封圈常用规格表
Φd f9	ΦD H9	L+0.2		Φd f9	ΦD H9	L+0.2
195	211	19		340	364	25
200	216	19		360	384	25
205	221	19		380	404	25
210	230	16		400	424	25
215	231	19		420	444	25
225	241	19		450	474	25
235	251	19		465	489	25
240	256	19		470	494	25
240	260	13		480	504	25
250	266	19		500	524	25
260	276	19		520	544	25
260	280	18		530	554	25
265	281	19		560	584	25
270	286	19		600	624	25
280	296	19		630	654	25
290	306	19		650	674	25
295	311	19		700	724	25
300	316	19		750	774	25
310	334	25		810	834	25
315	339	25		820	844	25
320	344	25		870	894	25
325	349	25		900	924	25
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
